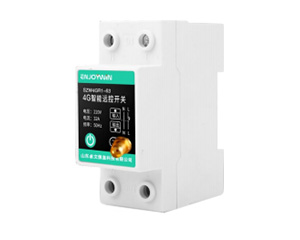

4G智能远控开关

产品概述

单相智能监测设备是采用专用集成电路、最新微电子技术以及SMT工艺设计制造而成的高新科技产品：该开关控制芯片采用了专业计量Soc，支持电流5000:1动态范围，有功计量误差小于0.1%，为模块提供工业级的精准计量：它具有更高的集成度和超强的抗电磁干扰性能。该开关针对中国电网的特点进行了特别设计：有超宽的工作电压范围、高可靠性、寿命长、高精度、低功耗的特点。

主要特点

• 1.电量信息采用LCD液晶显示方式，在正常使用 条件下：LCD液晶寿命>10 年。
• 2.具备用于校表的有功电能脉冲输出，为无源光 电隔离型OC门输出端口，脉冲宽度为80ms±20ms; 波形为方波。(可选)
• 3.采用超亮、长寿命LED工作指示灯。

主要功能

• 1.计量功能

计量有功总电量并贮存其数据。具有正、反向有功电能计量功能，反向有功电能按正向电能累加。

• 2.显示功能

循显累计总电量、电压、电流、有功功率。电量显示2位小数，单位 kWh。
电压显示1位小数，单位V , 字符“ u ”。
电流显示2位小数，单位A , 字符“ I ”
功率显示2位小数，单位m , 字符“ P ”

• 3.LED指示灯说明

电源指示灯：开关正常供电时常亮
网络状态指示灯：网络连接正常时间隔数秒闪烁
开关状态指示灯：常亮表示合闸状态，熄灭表示分闸状态

• 4.按键说明

运行状态指示灯常亮时为合闸状态，点击按键则开关执行分闸，状态指示灯熄灭。再次按下则为执行合闸操作。

主要功能

• 1.型号规格
型号规格
精度
参比电压（V)
标定电流（A)
仪表常数（imp/kW·h）
--
1.0
220
5（60）
1200
• 2.起动

电能表在参比电压、参比频率、c o sθ = 1 . 0的条件下 ，负载电流升到 0 . 0 0 4 I b后 ， 电能表应能起动并能连续记录。

• 3.潜动

当电能表的电流线路无电流时，电压线路上施加参比中压的115%时，电能表的测试输出不应产生多于一个的脉冲。

• 4.电气参数

工作电压：0.9Un～ 1.1Un
极限工作电压：0.7Un～1.3Un

5.工作温度：-45℃~+70℃
年平均湿度：≤75%

• 6.额定频率：50Hz
• 7.功耗：≤1W 、6VA
• 8.重量：0.6kg

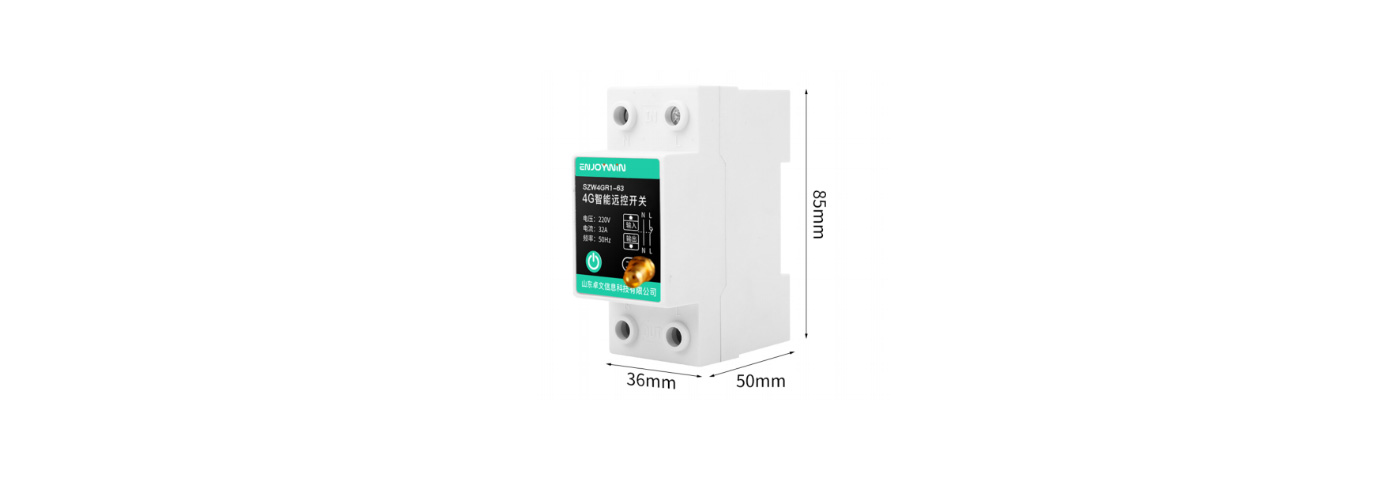

产品尺寸

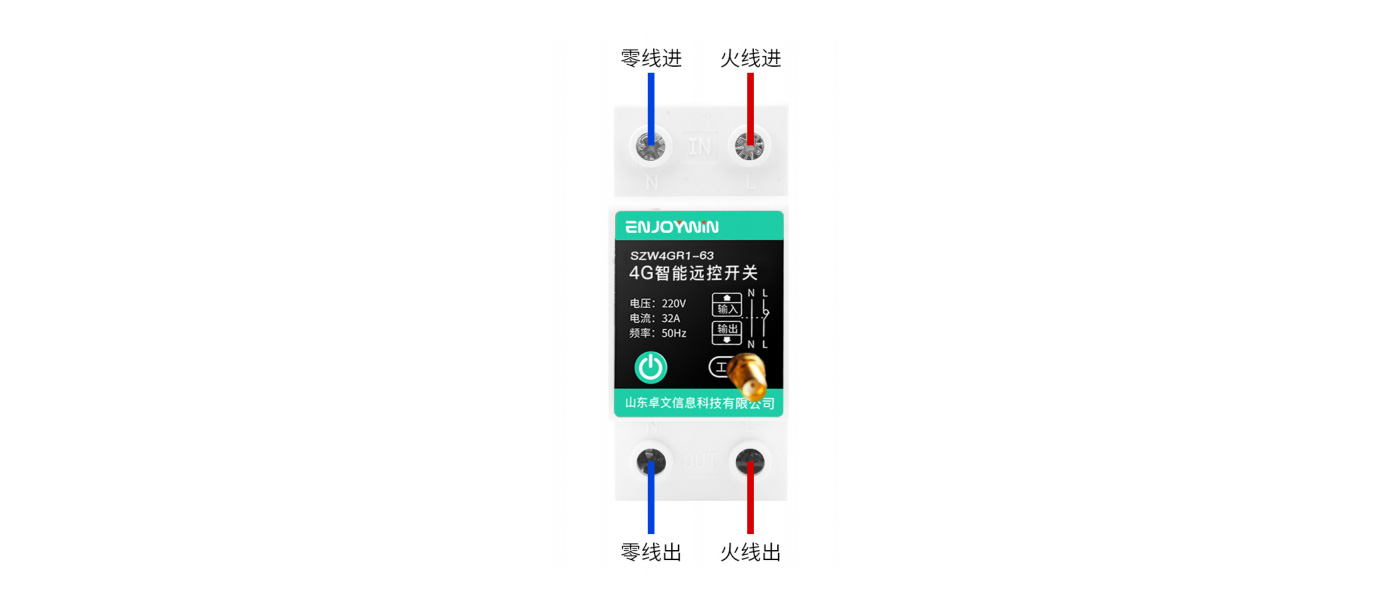

接线示意图
